截止閥

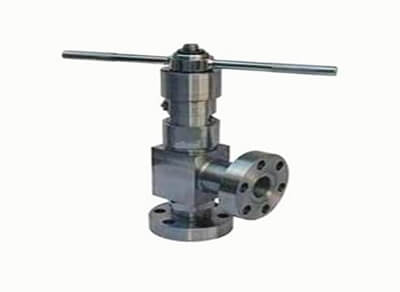

J47H角式高壓平衡角式截止閥
產品簡介
由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。5、合成工業生產中的小化
訂購熱線：13250886677
產品介紹
J47H角式高壓平衡角式截止閥介紹：
J47H高壓平衡角式截止、節流閥，J47H高壓平衡角式截止、節流閥原理，J47H高壓平衡角式截止、節流閥規格，J47H高壓平衡角式截止、節流閥廠家，J47H高壓平衡角式截止、節流閥報價
一、J47H角式高壓平衡角式截止閥概述：
J47H角式高壓平衡角式截止閥、節流閥，J47H高壓平衡角式截止、節流閥原理，J47H高壓平衡角式截止、節流閥規格，J47H高壓平衡角式截止、節流閥廠家，J47H高壓平衡角式截止、節流閥報價 J44H角式截止閥，J44H角式截止閥原理，J44H角式截止閥規格，J44H角式截止閥廠家，J44H角式截止閥報價 截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
J47H角式高壓平衡角式截止閥性能和規范
|
公稱壓力
|
16
|
32
|
Mpa
|
|---|---|---|---|
|
殼體試驗
|
24
|
48
|
|
|
密封試驗
|
17.6
|
35.2
|
|
|
氣密封試驗
|
0.5-0.7
|
||
|
適用介質
|
C
|
P
|
R
|
|
水、油品、蒸汽
|
氮?dú)浠旌蠚?/span>
|
堿液、液氨
|
|
|
適用溫度(℃)
|
≤200
|
||
J47H角式高壓平衡角式截止閥標準尺寸
|
型 號
|
通徑
DN(mm) |
主要連接尺寸
|
外形尺寸
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
L
|
D
|
D1
|
M
|
D2
|
b
|
Z-фd
|
LO
|
H
|
H1
|
||
|
AJ44H-320
AL44H-320 |
3
|
60
|
70
|
42
|
M14×1.5
|
10
|
15
|
3-16
|
100
|
71
|
77
|
|
6
|
60
|
70
|
42
|
M14×1.5
|
10
|
15
|
3-16
|
150
|
80
|
94
|
|
|
J44Y-160
L44Y-160 |
10
|
90
|
95
|
60
|
M24×2
|
10
|
20
|
3-18
|
200
|
260
|
275
|
|
15
|
105
|
95
|
60
|
M24×2
|
16
|
20
|
3-18
|
200
|
268
|
288
|
|
|
J44Y-320
L44Y-320 |
10
|
90
|
95
|
60
|
M24×2
|
10
|
20
|
3-18
|
200
|
268
|
275
|
|
15
|
105
|
105
|
68
|
M33×2
|
17
|
20
|
3-18
|
200
|
268
|
288
|
|
|
J44Y-160
L44Y-160 |
25
|
120
|
102
|
68
|
M33×2
|
28
|
20
|
3-18
|
300
|
225
|
245
|
|
32
|
135
|
115
|
80
|
M42×2
|
37
|
22
|
4-18
|
300
|
222
|
248
|
|
|
40
|
165
|
165
|
115
|
M52×2
|
47
|
28
|
6-26
|
350
|
265
|
300
|
|
|
50
|
190
|
165
|
115
|
M64×3
|
59
|
32
|
6-26
|
400
|
303
|
345
|
|
|
J44Y-320
L44Y-320 |
25
|
120
|
115
|
80
|
M42×2
|
35
|
22
|
4-18
|
300
|
225
|
245
|
|
32
|
135
|
135
|
95
|
M48×2
|
41
|
25
|
4-22
|
300
|
222
|
248
|
|
|
40
|
165
|
165
|
115
|
M64×3
|
58
|
32
|
6-26
|
350
|
265
|
300
|
|
|
50
|
190
|
200
|
145
|
M80×3
|
70
|
40
|
6-29
|
400
|
303
|
345
|
|
|
GJ44H-160
GL44H-160 |
65
|
215
|
200
|
145
|
M80×3
|
73
|
40
|
6-29
|
710
|
430
|
490
|
|
80
|
260
|
225
|
170
|
M100×3
|
93
|
50
|
6-33
|
810
|
520
|
600
|
|
|
100
|
290
|
260
|
195
|
M125×4
|
115
|
60
|
6-36
|
850
|
595
|
685
|
|
|
GJ44H-320
GHJ44H-320 |
65
|
215
|
225
|
170
|
M100×3
|
90
|
50
|
6-33
|
710
|
430
|
490
|
|
80
|
260
|
260
|
195
|
M125×4
|
112
|
60
|
6-36
|
810
|
520
|
600
|
|
|
100
|
290
|
300
|
235
|
M155×4
|
130
|
75
|
8-39
|
850
|
595
|
285
|
|
J47H高壓角式截止閥選用原則是：
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。 明顯的優點是： 在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
截止閥優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
公稱壓力：PN1.0-25.0Mpa，150Lb-2500Lb
工作溫度：-40-600℃
公稱通徑：DN15-600mm
連接方式：法蘭，螺紋，對焊，承插焊，NPT
材質：PVC，ABS，RPP，304，316，304L，316L，WCB，CF3，CF8，CF3M，CF8M，鑄鋼，球墨鑄鐵，鍛鋼，不銹鋼，銅等。
訂貨小知識：
一、①J47H高壓角式截止閥產品名稱與型號②J47H高壓角式截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J47H高壓角式截止閥型號，請按J47H高壓角式截止閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
